100噸電子地磅傳感器實際上是一種將稱重信號轉變?yōu)槟M電信號或者數字電信號輸出的裝置，根據不同的實際工作環境正確選用傳感器，直接形影傳感器的精度及壽命，避免不必要的損失。今天100噸電子地磅廠家鷹牌小編就跟大家分享一下,100噸電子地磅維修的工作原理及基本方法?

　
一、100噸電子地磅稱重原理及構成

　　100噸電子地磅工作原理:秤臺載物通過傳感器把物體的重量轉換為電信號，電信號經前置放大器放大后進入儀表，儀表對稱重信號進行a/d轉換，然后再cpu運算處理，把稱重信號顯示到顯示屏上。

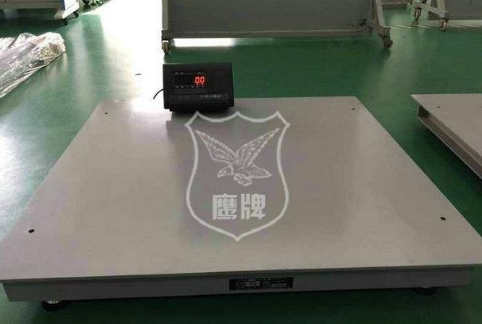

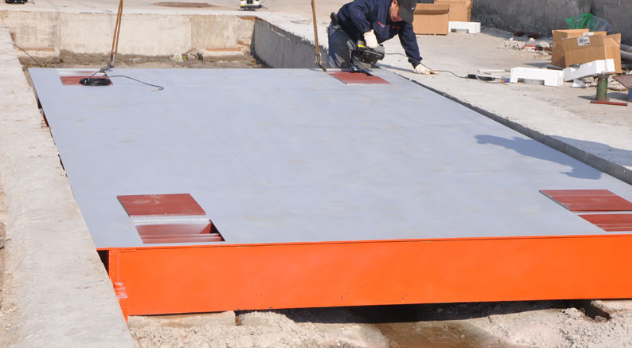

　　地磅主要由稱重顯示儀表、稱重傳感器、秤臺、接線盒等構成。其中，秤臺用承受物體，秤臺將物體的重量準確地傳遞給稱重傳感器，傳感器介于秤臺和基礎之間，用于物體的重量轉換為電信號， 通過接線盒信號電纜傳輸?shù)椒Q重顯示儀表，該儀表zui直接的功能就是顯示被稱物體的重量。

　　二、維修工作的要求及基本方法

　　100噸電子地磅的各個構成部分都可能引起汽車衡發生故障，諸如出現顯示漂移、稱量不準、開機無自檢、開機或卸載后不回零等。引起這些故障的因素有很多，每一個部件、每一根接線或者外部環境的 改變，都有可能使汽車衡發生故障，但歸結起來不外乎機械方面故障和電子線路方面故障兩大部分。機械方面故障又包括秤臺是否變形、限位裝置是否正常、是否有異物頂住秤臺、基礎是否水平等。電 子方面故障包括稱重顯示儀表、接線板、傳感器、信號電纜接頭(或插頭)以及每一根接線是否存在虛焊或脫焊，線路間是否有短路或斷路存在等。要排除故障，主要是設法找到產生故障的原因。電子汽車衡的修理與其他儀器的修理一樣，應遵循這樣的過程:觀察(故障現象)?分析(故障原因)?測試(對判斷提供依據和對判斷的結果加以驗證)?檢定(對計量性能 是否合格進行考核)。

　　三、故障診斷

　　(1)查找故障位置

　　汽車衡發生故障不能工作，首先要找出故障發生的部位。簡便的方法是借助模擬器來查找。步驟如下:將接線盒到儀表的信號電纜解脫，將模擬器的插座插入儀表的232接口，接通電源，看儀表功 能是否正常，如果儀表工作正常，說明故障在秤臺上，如儀表工作不正常，則故障在儀表。

　　(2)秤臺故障分析

　　1.限位裝置:限位裝置有橫向限位裝置和縱向限位裝置兩種。檢查限位裝置的限位間隙是否正常，一般應調整在(2～3)mm。

　　2.接線盒:首先檢查接線盒有無水氣侵入，如有水氣用酒精擦洗，然后用電吹風吹干，其次用萬用表測量屏蔽線與其他各線和秤臺的電阻，有無泄露和短路。

　　3.傳感器:查找傳感器故障如下:①在接線盒內用萬用表檢查正激勵和負激勵間電阻值(在接線盒內通向儀表的信號電纜接線柱上測)，其阻值大約為400ω/傳感器數。用萬用表測量總輸出端的正輸出 和負輸出之間電阻，其阻值大約為2500ω。如果發現阻值不對，按下一步繼續查找。②逐次斷開傳感器，用上述方法，測量正負激勵端或正負輸出端間的抗值，查出損壞的傳感器。如果這步查找沒問 題，則按下步繼續查找。③將砝碼依次放在秤臺各個偏載點上，如果發現哪個偏載點上的示值不正確，再將砝碼放在這個偏載點上重測。查出已損壞的傳感器，或者脫開某傳感器的輸入端，在不通電的 情況下測電阻值，應在350ω左右。

　　(3)儀表故障的分析

　　稱重儀表一般由數字電路和解碼電路、濾波電路、a/d轉換等組成，數字電路包括主處理器、協處理器、存儲器、鍵盤及顯示器等。以07表8142型儀表為例，查找故障可按以下步驟進行:

　　1.儀表通電若無顯示，則應檢查繼電器，各角電壓是否正常。若正常，則查±5v、±15v、39v、±12.5v基準電壓源是否正常。其中兩組±5v電源，一組供邏輯電路用，一組供熒光數顯燈絲用。± 15v供模擬電路用，39v供熒光數碼管用，±12.5v是傳感器激勵電壓，若電壓不正常，則查相應的電源電路。

　　2.若有顯示，但不能自檢，顯示6個8.則應先查±5v是否存在。若存在，則檢查主處理器8031.協處理器8042.兩個顯示驅動器6118及外圍電路。

　　3.若自檢后或自檢過程中現出“三三三三三三”或顯示少筆劃則檢查8042及6118及處圍電路。

　　4.自檢后出現錯誤代碼，則根據相應代碼查找故障，如出現“e”，則檢查8031、eprom等。

　　5.自檢后顯示“j2off”、w2短接后不能進入設定程序，則一般是不揮發存儲器xa010損壞。

　　6.自檢后數字鎖定或無顯示或顯示讀數漂移，則儀表數字電路基本正常，故障應從模擬電路部分查找。

　　四、檢修方法

　　電子地磅維修方法很多，有觀察法、替代法、比較法、使用代碼診斷法等。在實際修理工作中，往往要綜合運用幾種方法。

　　1.“觀察法”就是通過眼睛看，用手觸摸所懷疑的部件，看部件是否有異常溫度變化，如脫焊、斷線、錯裝、燒焦、變色等，直接找到損壞的零部件。

　　2.“替代法”就是用好的元器件或模擬部件去替代懷疑有可能損壞的元器件，替代后看是否正常。

　　3.“比較法”就是用正確的特征(波形電壓)與錯誤的特征相比較，來尋找故障的方法。

　　4.“代碼診斷法”是利用儀表自動診斷顯示的錯誤代碼來找出故障的方法。對于稱重顯示儀表本身的一些故障儀表能自動給出錯誤代碼，然后查一下故障代碼表，就知道故障出現在哪一部分。

　　總的來說，面對電子地磅各種各樣的故障，在電子地磅維修，排除故障時要認真分析，應根據故障現象仔細判斷，到底是哪一部分的故障，是儀表本身，還是秤臺或限位傳感器或接線盒，要做到心中有 數，再著手檢修，這樣往往能較快地找出故障，少走彎路。
